Решил выложить тутор по теме. Это мой первый опыт написания чего-то похожего. Жду критики

Создаем OVERVIEW в CS:S

by mr.klon
e-mail: mrklon#yandex.ru
http://klon.cs-mapping.com.ua

Вы наверняка видели такую чтучку в CS:S. Это очень интересная фишка, помогающая игрокам разобраться в плане карты: где заложники, где бомба, где нычка интересная и т.д. К тому же, если овервью нет, то вместо нее зияет дырка, что не очень красиво. Правда?
Ну вот, после такого слова, можно и приступить. Я буду описывать технологию создания овервью на примере карты fy_iceworld_orig из игры Counter-strike:Source

Что нам нужно?

• Source SDK. Там есть утилитка, которая скомпилит нам текстуру, но, если вы пользуете что-то другое, то ради бога.
• Adobe Photoshop или другой редактор работающий с .TGA и альфа-каналами
• Ну и сама игра
• Можно взять Fraps или что-нибудь аналогичное

Этап первый: делаем скрин

1. Запускаем Стим, запускаем Контру.
2. Заходим в видео настройки и меняем разрешение (Resolution) на 1289х1024. Также меняем формат (Aspect Ratio) на «обычный (normal)» Желательно вырубить HDR
3. Открываем консоль и пишем: map fy_iceworld_orig
4. Заходим в спекотор и пишем в консоле следующие команды:
   • sv_cheats 1 (включаем Читы)
   • hidepanel all (прячем панельки, которые сверху и снизу)
   • r_skybox 0 (выключаем скайбокс)
   • fog_override 1 (выключаем туман)
   • fog_enable 0 (выключаем туман)
     *Эти мы подготовили карту к снятию скрина т.е. убрали все лишнее*
5. Теперь нужно выровнять нашу карту и развернуть ее к нам. Для этого вводим команду cl_leveloverview x , где «х» это степень зума. Чем больше цифра тем увеличение меньше.
6. Далее следует команда cl_leveloverviewmarker x , где «х» это ваше разрешение по вертикали, которое мы выставили 1024. Помните?
   *Вы меня спросите: «А нахрен эта красная линия?!» Эта линя нужна, для того, чтобы у нас получился квадрат со сторонами по 1024 пикселя, а монитор у нас 1289 на 1024. Овервью в CSS квадратная. Поняли?*
7. Идем далее. Теперь вам нужно, играя клавишами WASD и cl_leveloverviewmarker, расположить свою карту в пределах левой половины монитора от линии.
   *Смотри пикчу 1*
8. Расположили? Гут! Теперь напишите в консоле cl_drawhud 0 , которы уберет перекрестие вместе с линией. Заодно посмотрите в консоле такую строчку: Overview: scale бла-бла-бла, pos_x бла-бла-бла, pos_y бла-бла-бла. Запомните или запишите эту строчку.
9. Теперь можно сделать скрин.
   *В CS:S есть спец-клавиша под это дело, но она сохраняет скрины в формате JPG, что затрудняет дальнейшие редактирование. Я предпочитаю просто клавишу PrintScreen (на клаве)*

Этап второй: Photoshop

1. CS:S можно закрыть. Теперь откроем Photoshop. Открываем наш скрин
   * Ежели Вы все-таки сохраняли через CS:S, то ищите ваш скрин в папочке screenshots *
2. Теперь лезем в image > Canvas Size и меняем width на 1024. Кликаем на на левый квадратик в поле Anchor.
3. Теперь выбираем инструмент Magic Wand Tool (палочка такая) и ставим Tolerance 1. Теперь кликаем по фону и у нас должен выделиться только фон.
4. Теперь инвертируйте выделение. Для этого, на выделении, нажмите правую кнопку мыши и выберите Select Inverse.
5. Зайдите во вкладочку Shannels и создайте новый канал с названием Alpha 1. Поставте глазик на против канала RGB и нажмите на клаве «DELETE»
   *Что мы сделали? Мы создали альфа канал и вырезали из него наш план карты. Теперь все, что покрыто альфа-каналом, будет в игре прозрачно. Если этого не сделать, то, в игре, ваша карта будет на уродливом, кислотно-зеленом, непрозрачном фоне.*
6. Осталось нарисовать места распов, бомбы, заложников и копирайты. Теперь сохраняем наше произведение в формате fy_iceworld_orig.TGA в папочку \STEAM\SteamApps\=LOGIN=\sourcesdk_ content\cstrike\materialsrc\overviews\

Этап третий: компил текстуры в Vtex и все остальное

1. *Вы можете компилить и не через Vtex. Сейчас есть множесто компиляторов с нормальным интерфейсом, в которых не надо мудить с путями.*
   Вы уже сохранили fy_iceworld_orig.tga в sourcesdk_ content\cstrike\materialsrc\overviews\ Теперь закроем Phitishop, проверим включенность Steam и зайдем сюда: STEAM\SteamApps\=LOGIN=\sourcesdk\bin и создадим файл fy_iceworld_orig.bat В нем напишем следующие:
   vtex.exe -mkdir -shader UnlitGeneric \STEAM\SteamApps\=LOGIN=\sourcesdk_content\cstrike \materialsrc\overviews\fy_iceworld_orig.tga
2. Теперь запускайте батник. Если все хорошо скомпилировалось, то в папочке STEAM\SteamApps\=LO GIN=\counter-strike source\cstrike\materials\overviews должно появиться 2 файла fy_iceworld_orig.VTF и fy_iceworld_orig.VMT
3. Открываем VMT файл и пишем туда:

   Код:

   "UnlitGeneric" //Тип отрисовки тексы
    	{
    		"$translucent" "1" //Включить прозрачность Альфа-канала
    		"$basetexture" "overviews/fy_iceworld_orig" //Путь до тексы в папке materials
    		"$vertexalpha" "1" //Незнаю, что эт такое, но нужно
    		"$no_fullbright" "1"  //Отлючить полную яркость
    		"$ignorez" "1" //Просвечивать через всю карту
    	}


   Сохраняем и закрываем файл.
4. Лезем в \STEAM\SteamApps\=LOGIN=\counter-strike\source\cstrike\resource\overv iews и создаем fy_iceworld_orig.txt В нем пишем:

   Код:

   "fy_iceworld_orig"  //название карты
    	{
    	"material"	"overviews/fy_iceworld_orig"	// путь до тексы
    	"pos_x"		"-3726"	// X координаты,
    	"pos_y"		"1790"	// Y координаты,
    	"scale"		"5.0" 	// Скейл
    	"rotate"	"0"	// Повернуть на сколько градусов
    	"zoom"		"1.3"	// Изначальный зум в игре
    	}


   *Помните, я Вас просил записать строчку из консоли (1 этап, 8 шаг) Теперь впишите их в соответсвующие места "pos_x", "pos_y" и "scale"*

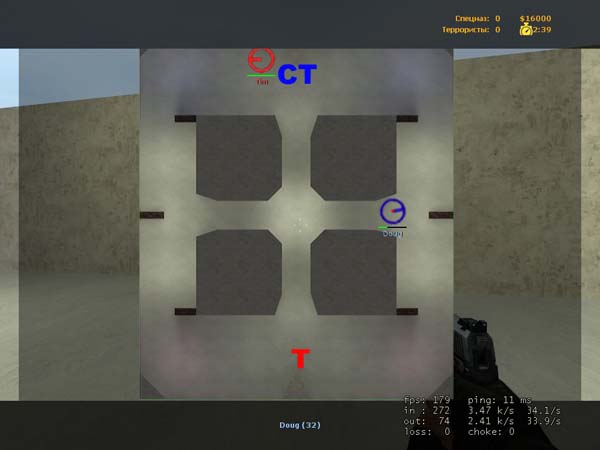

5. Осталось самое интересное. Зайдем в CS:S, напишем в консоле map fy_iceworld_orig, зайдем в спекатор и посмотрим наш план. Красота! *Пикча 2*

Оригинал тутора тут:
http://klon.cs-mapping.com.ua/overview.html

Оффлайн версия тут:
http://klon.cs-mapping.com.ua/overview.html.rar

[ Миниатюры ]



Это нужно делать в первую очередь. И внизу ссылку на оффлайн версию.

Да, я тоже прочитал бы

Я так понял, вас беспокоит размер файла... Да?

2 mr.klon:
Нас беспокоит, что текст и все остальное должно читаться сразу. А не открываться через архив, еще просматриваться в пдф. Это же тебе не мануал к электросхемам.

В сорс есть overview? Интересно...

Ну...в общем, да

Выкладываю ХТМЛ версию http://klon.cs-mapping.com.ua/overview.html

Читайте

Добавил всю инфу в первый пост.

TRUP@C Сенкс

overview_mode
А как делать для нового радара?

Ниче не изменилось. Сами овервьюшки остались теже. Просто добавили радар новый

ЗЫ: Единственное, что следует учесть. У новых оверьвьюшек новый дизайн, поэтому, свои тож придеться подгонять

Впрос:
А что делать если моник не поддерживает больше 1024х768 ? (LCD)

Ну, если у тебя разрешение 800*600, то ставишь cl_leveloverviewmarker 600

Блин прeдложили скачать прогу для картостроения!Скачал,запустил,создал карту,но при компиляции ошибка!Чё делать?Подскажите пожалуйсто!

Юморист!

Кстати, тутор хороший.

Извиняюсь за тупой впорос, и за то что перелопатил старую тему, НО радар зелёный ведь, там надо пееркрашивать че нить в фотошопе, или достаточно Overview создать, а остальное само перекраситься?

народ памагите )
решил попробовать сделать радар, на маленькой карте для начала
дела по тутору который тут и по тутору на fpsbanana. Разница в них маленькая есть )
Вообщем при обоих способах трабла одна - картинка на радаре повторяется

[ Миниатюры ]



2 MOHCTP: При сохранении в фотошопе vtf файла надо поставить галки на Clamp S, Clamp T. Тоесть убрать тайлинье по ширине и высоте.
А вопще как по мне так зелёный радар делать, так необязательно. Я у себя например наоборот, даже на стандартных сделал оригинал с овервью. Также и на своих картах можно в vmt файле радара написать путь к текстуре овервью, и ненадо будет делать отдельную тексу для радара

народ у меня чёто вообще не получается... видать руки кривые (= , может мне кто нить помочь и сделать радар для de_dust2_green. Вот сама карта

За ранее спасибо.
